行星齿轮传动的特点和类型

发布日期：2017-12-12 00:00 来源：http://www.hbdld.cn 点击：

一个或一个以上齿轮的轴线绕另一齿轮的固定轴线回转的齿轮传动(见图[行星齿轮传动])。行星轮既绕自身的轴线回转,又随行星架绕固定轴线回转。太阳轮、行星架和内齿轮都可绕共同的固定轴线回转，并可与其他构件联结承受外加力矩，它们是这种轮系的三个基本件。三者如果都不固定，确定机构运动时需要给出两个构件的角速度，这种传动称差动轮系；如果固定内齿轮或太阳轮，则称行星轮系。通常这两种轮系都称行星齿轮传动。

特点和类型：行星齿轮传动的主要特点是体积小，承载能力大，工作平稳；但大功率高速行星齿轮传动结构较复杂，要求制造精度高。行星齿轮传动中有些类型效率高，但传动比不大。另一些类型则传动比可以很大，但效率较低，用它们作减速器时，其效率随传动比的增大而减小；作增速器时则有可能产生自锁。常见行星齿轮传动的类型和性能见附表[常见行星齿轮传动的类型和性能]。差动轮系可以把两个给定运动合成起来，也可把一个给定运动按照要求分解成两个基本件的运动。汽车差速器就是分解运动的例子。行星齿轮传动应用广泛，并可与无级变速器、液力耦合器和液力变矩器等联合使用，进一步扩大使用范围。

传动比：行星齿轮传动的传动比为[0807-01]式中[0807-02]为将行星架固定、行星轮系转化为定轴轮系时齿轮和间的传动比；[w1]、[w2]、[w3]分别为、和的角速度；为在、间外啮合齿轮的对数，为偶数时传动比为正值当这三者中任意二值和各轮齿数已知时,即可应用上式求出另一角速度。

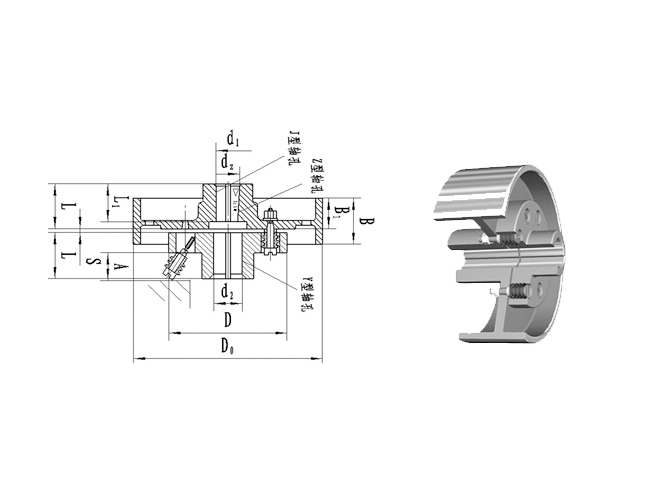

星型联轴器

设计选择齿轮齿数时需要考虑的因素是：满足指定的传动比；几个行星轮需装到相应的合理位置；行星轮间各齿顶圆要有一定间隙。此外，还应保证安装以后三个基本件的回转轴线重合，例如图[行星齿轮传动]中内啮合齿轮的中心距必须等于外啮合齿轮的中心距。行星齿轮传动的齿轮强度计算主要考虑轮齿的接触强度和弯曲强度，可分解为相啮合的几对齿轮副分别计算。在结构设计中主要考虑的是几个行星轮分担的载荷均匀，星型联轴器应采用均载机构，例如采用基本件“浮动”的均载机构、弹性件的均载机构和杠杆联动均载机构等。
